【プレス加工事例002】をご紹介いたします！～板厚以下の加工編～
【プレス加工事例002】をご紹介いたします！！～板厚以下の加工編～
めっき材料を使った、板厚以下の同時抜きプレス加工のご紹介です。
【ご依頼内容】

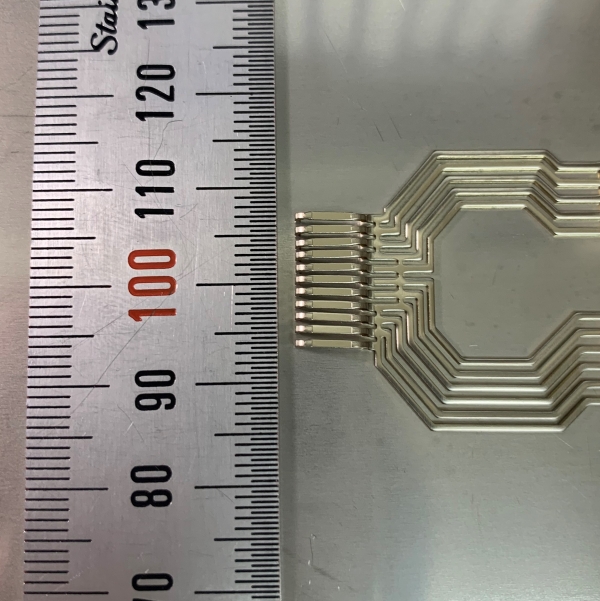

・0.64㎜の真鍮ニッケルめっき材（先めっき材）を、0.5㎜幅で10か所プレス加工がしたい。
・端子が左右に振れてしまうと、端子が接触してしまうため、端子の振れはNG。
・端子の幅が狭いため、平打ち加工をして、平面の面積を確保したい。
・その他複合的な加工あり。
材質:真鍮（ニッケルめっき材）
【ポイント】
①板厚以下の加工
抜きに負荷がかかるため、材料の細かいカスが発生しやすく、打痕になりやすい。
②端子の振れNG
本来、プレス加工の負荷を減らすため、数本に分けて加工したいが、それでは端子の振れが
出てしまうため、10か所同時抜きしか方法がなかった。
1か所でもカスが発生して打痕になりやすい加工を、10か所同時にプレス加工するという
かなり難しい加工です。
③先めっき材
先めっき材は、プレス加工時にめっきの粉が出て、打痕になりやすい。
④平打ち加工
平打ち加工とは、抜き加工後に平坦なパーツで上からプレスをして、平坦度を出したり、
平坦な面積を確保する加工です。
①番～③番の細かいカスによる打痕の要因がある中で、④番で上からプレスをしてさらに打痕の確率を
上げてしまうプレス加工です。
【事例】
プレス加工当初は、いろいろと対策を盛り込んでも、約30％の不良率の高さでした。
（完全に不採算でした）
その後、金型の改善はもちろんですが、送り装置、プレス油、各種タイミングの見直し、エアの設定等、
ありとあらゆることを試しては、その都度不良率がどの程度減ったかを細かく検証していきました。
非常に困難なプレス加工でしたが、問題を解消して量産化することができました。
難しい加工のご依頼でも、試行錯誤することで可能にすることがワカエの考えでもあります。
プレス加工のことならぜひ、株式会社ワカエにご相談ください！
